Batterie
|
|
Trappe mécanicien. Derrière la trappe Train Auxiliaire C'est un boîtier d'interrupteur de sécurité, pour la maintenance. |
 |
 |

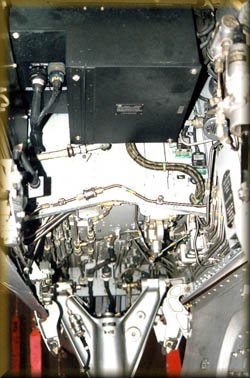

Puits du Train Auxiliaire
|
 |
|
|
Puits du Train Principal Droit, côté fuselage. Vue vers l'avant On aperçois le vérin contrefiche de la trappe TP |
Même vue Mais plus à droite Cotée voilure |
|
Encore plus à droite Avec le haut du fût du train principal Côté voilure. |
|
 |
Même puits TP Droit Côté fuselage Vue vers l'arrière
|
|
Train principal droit La trappe pantalon est basculée vers l'avant Position nécessaire pour changer la roue |
 |
|
|
|
|
Trappe moteur Connue aussi sous le nom de trappe papillons, suite au sens d'ouverture. La grosse tuyauterie est l'arrivée carburant au Réacteur Derrière, la pompe hydraulique du Circuit 2 (280 b) A droite les bouchons magnétique de l'huile moteur. |
 |
 |
Même trappe A gauche l'arbre de liaison Réacteur/Relais Accessoire Appelé aussi Arbre à membrane ou flexible |
|
|
 |
 |
